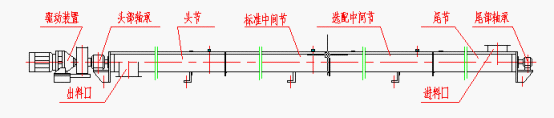

LS型螺旋输送机通常由驱动装置、头节、中间节、尾节、头尾轴承、进出料装置等几部分(见下图)组成,如条件允许,好将驱动装置安放在出料端,因驱动装置及出料口装在头节(有止推轴承装配)时较合理,可使螺旋处于受拉装态。
其中头节、中间节、尾节每个部分又有几种不同的长度。各个螺旋节的布置次序好遵循按螺旋节长度的大小依次排列和把相同规格的螺旋节排在一起的原则,安装时从头部开始,顺序进行。
在总体布置时还应注意,不要使底座和出料口布置在机壳接头的法兰处,进料口也不应布置在吊轴承上方。
LS型螺旋输送机按使用场合要求的不同可分为S制法和D制法两种:
S制法---带有实体螺旋面的螺旋,其螺距等于直径的0.5~1倍。
D制法---带有带式螺旋面的螺旋,其螺距等于直径。
